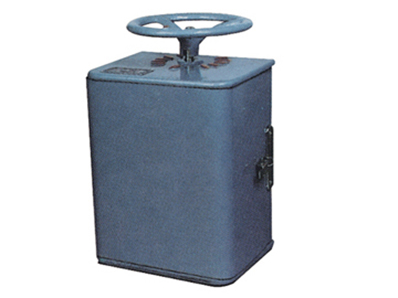

名稱：KT10系列凸輪控制器

詳細信息

KT10系列凸輪控制器
一、適用范圍
KT10系列交流凸輪控制器(簡稱控制器)，主要用于交流50Hz電壓至380V的電動機起動、調速及換向之用，也適用于類似要求的其它電力驅動系統。
二、型號及含義

三、結構特性
接觸系統由轉動式單斷點觸頭元件及鋼質滅弧罩等組成。控制器的定位由定拉棘輪、定位木工桿、定位彈簧實現，控制器為保護式，有鋼板外殼、上下基座由鑄鐵制成。
四、主要技術參數
4.1 基本參數(見表）

注：①其中零位觸頭，電阻回路觸頭75萬次后允許更換。
②由定子回路接觸器功率定。
③當操作頻率超過額定值須相應降低控制器的額定功率。

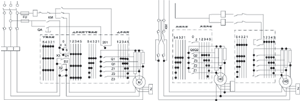

4.2 電氣原理圖

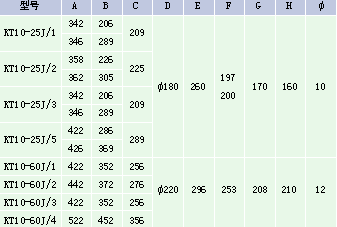

五、外形及安裝尺寸
